Илья Бирман написал о том, как выбрать оптимальный вертикальный масштаб графика, чтобы адекватно изобразить соотношения между величинами
Эдвард Тафти, статистик и профессор статистики Йельского универститета, рекомендует подбирать вертикальный масштаб, при котором средний угол наклона графика будет примерно равен 45°
График должен помогать сравнивать величины и выявлять закономерности. Как, например, в нашей недавней публикации про рост и вес спортсменов на Летних Олимпийских играх. Конкретные значения эффективнее показывать числами, в графике же важно адекватно отобразить соотношения между величинами

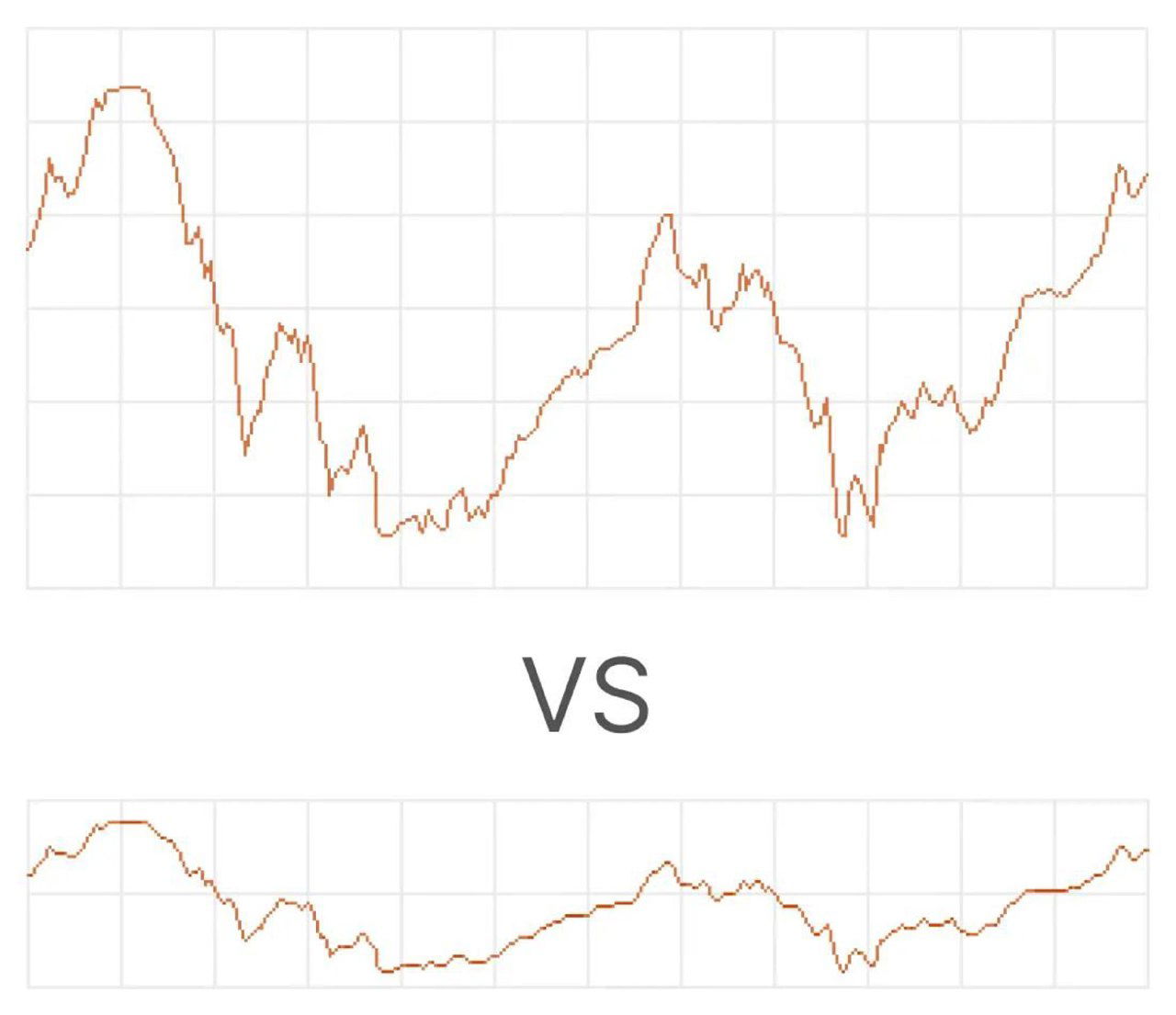

Верхний график на примере Ильи не позволяет сравнивать колебания, потому что все они выглядят резкими и не имеют пологих участков. В нём больше вертикального разрешения, но угол наклона используется неоптимально — почти все превышают 60°
Второй график сжат в три раза и эффективно использует диапазон углов: он имеет как пологие, так и резкие перепады. Вертикальное разрешение ниже, но углы наклона позволяют лучше сравнивать соотношения
