Представьте, что у вас есть огромная сумка с сотнями тысяч предметов, и вы не можете понять, почему она такая тяжёлая.
Начинаете доставать всё подряд: пачку карандашей убрали — почти без изменений, учебники убрали — тоже почти без изменений. Приходится разбирать сумку по категориям и каждый раз проверять её вес.
🧳 Примерно так мы искали причину раздутых Revit-моделей.
Наши архитектурные модели начали очень быстро увеличиваться в размере.
Очистка модели и сжатие при сохранении помогали — файл временно уменьшался примерно в 2 раза. Но через несколько дней работы снова разрастался:
800 МБ → 1 ГБ → 1,4 ГБ.
🔎 Начали разбираться.
В одной из моделей было около 380 тысяч элементов.
Из них примерно 270 тысяч — линии.
Причём значительная часть этих линий была связана с DWG.
Удалили всё лишнее.
В результате осталось около 112 тысяч элементов — то есть мы избавились примерно от двух третей содержимого модели.
Результат?
Размер файла практически не изменился.

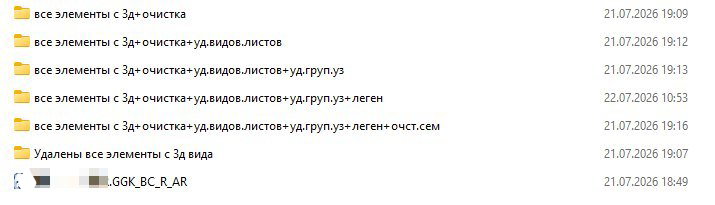

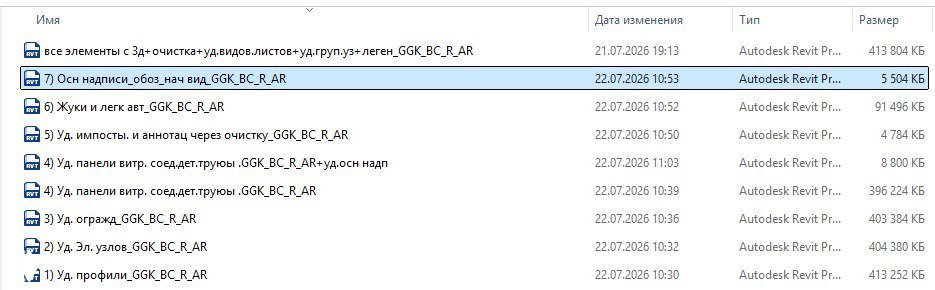

🤨 Тогда пошли методом исключения:
- — удаляем определённую категорию элементов;
- — пересохраняем модель;
- — смотрим, насколько изменился размер;
- — переходим к следующей.
И в итоге нашли.
💥 Штампы и подписи в рамках.
На первый взгляд — совершенно безобидные элементы. Сама подпись или рамка отдельно весит совсем немного.
Но внутри некоторых из них находились DWG-вставки и расчленённая геометрия из тысяч линий.
И вот здесь оказался настоящий сюрприз.
📉 Модель, которая весила около 1,4 ГБ, после исправления этих элементов стала весить примерно 400 МБ.
То есть размер файла уменьшился более чем в 3 раза — примерно на 70%.
И самое интересное — проблема оказалась не только в проектах. Аналогичная история обнаружилась и в шаблонах, которые тоже пришлось проверять и чистить.
Получается парадокс:
Удалили ~270 000 линий → осталось ~112 000 элементов → размер модели почти не изменился.
Починили штампы и подписи → 1,4 ГБ → 400 МБ.
🧠 Вывод: когда Revit-модель начинает бесконтрольно разрастаться, недостаточно просто нажать «Очистить неиспользуемые» и удалить очевидный мусор.
Иногда можно удалить две трети элементов модели и почти не повлиять на её размер. А несколько на первый взгляд безобидных элементов оформления могут оказаться настоящими «тяжеловесами».
В нашем случае такими элементами оказались штампы и подписи с DWG и лишней геометрией внутри.
